محل منبع: | چین |
نام تجاری: | OEM |
گواهی: | ISO / SGS / RoHS |
مقدار حداقل تعداد سفارش: | 50 کیلوگرم |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | کیس چوبی صادراتی |
زمان تحویل: | 10 - 15 روز |
شرایط پرداخت: | L / C ، T / T |
قابلیت ارائه: | 550T در هر ماه |
نام محصول: | فویل مس با دقت بالا RA | کاربرد: | دو لایه FCCL |
---|---|---|---|
دامنه عرض: | حداکثر 600 میلی متر | شکل: | کویل |
مواد: | اینگوت مس آمریکا | وزن معمولی: | حدود 50 کیلوگرم در هر دور |
تست استاندارد: | IPC-4562 | مقاومت در برابر خستگی: | 65٪ |
رسانایی الکتریکی: | .398.3 | حداکثر مقاومت: | 0.0181Ωmm2 / m |
برجسته: | 3oz Copper Foil Sheet Roll,2oz Copper Foil Sheet Roll,3oz RA Copper Foil |

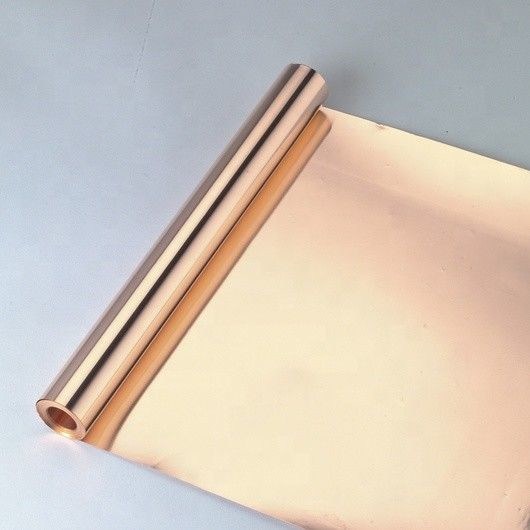

رول ورق فویل مس دمای بالا T2
مشخصات محصول:
ما فویل مس تصفیه شده را در آنجا توسعه داده ایم که مشخصات آن بسیار کم است ، این نوع فویل مسی برای استفاده با فرکانس بالا بهترین است. فویل مس تصفیه شده سطح ، مانند 18um ، 35um ، 50um که معمولاً در ساخت چند لایه و دو رو FPCB استفاده می شود ، ما فویل مس ED سنگین ، عمدتا برای ساخت FPCB با جریان بالا تولید می کند.
ورق مشخصات مکانیکی:
موارد با کیفیت |
شرایط فنی عمومی |
|||||
1/3 اونس |
1/2 اونس |
1 اونس |
2 اونس |
3 اونس |
||
زبری سطح (μm) |
سطح مات Rz |
≤6 |
≤7 |
10 پوند |
≤12 |
≤5.1 |
مقاومت پوست (کیلوگرم / سانتی متر) |
≥1.1 |
1.2 |
1.8 |
2.2 |
1.0 ≥ |
|
نقاط نشت (امتیاز در متر)2) |
≤5 |
نه |
||||
عملکرد ضد اکسیداسیون در دمای بالا (180 ℃ در ساعت) |
بدون اکسید شدن |
|||||
تحمل عرض (میلی متر) |
رول کردن |
(+2.0،0) |
||||
قطعه |
(+ 2.0 ، -2.0) |
|||||
استاندارد تست |
IPC-4562 |
امکانات:
این ماده قابلیت انعطاف پذیری بالاتری دارد و دارای مقاومت در برابر خمش بالا و بدون ترک است.
اجراها:
مورد |
واحد |
مولفه های |
|||||
12 میکرون |
18μm |
25μm |
35μm |
70μm |
|||
جرم در واحد (5 ±) |
گرم در متر مکعب |
105 |
160 |
300 |
400 |
445 |
|
مس + نقره |
٪ |
99.99 ≥ |
|||||
خوی |
|
ح |
O ، H |
O ، H |
O ، H |
O ، H |
|
زبری سطح |
را |
میکرومتر |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
Rz |
میکرومتر |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
مقاومت کششی |
دمای طبیعی / 23 |
N / mm² |
30430 |
50450 |
50450 |
50450 |
50450 |
دمای بالا / 220 |
N / mm² |
140 ≥ |
≥150 |
≥170 |
10210 |
20220 |
|
کشیدگی |
دمای طبیعی / 23 |
٪ |
1.5 ≥ |
3.0 پوند |
4.0 پوند |
4.2 |
4.5 ≥ |
دمای بالا / 220 |
٪ |
8 پوند |
10 پوند |
18 ≥ |
28 ≥ |
30 |
|
مقاومت در برابر خستگی (آنیل) |
٪ |
65 |
65 |
65 |
65 |
65 |
|
حداکثر مقاومت |
Ωmm2 / m |
0.0181 |
|||||
رسانایی الکتریکی |
٪ |
98.3 ≥ |
|||||
لایه های فیلم و چسب |
دما فوری 300 ℃ / 10 ثانیه |
فیلم و خمیر چسب پس از گذرا دما بدون لایه لایه شدن تاول دار. |
|||||
ضد اکسیداسیون |
HT (200) |
دقیقه |
در عرض 60 دقیقه رنگ تغییر نمی کند |
||||
نتایج آزمون سوراخ سوراخ |
قطعه / مترمربع |
مساحت سوراخ سوراخ بیش از 0.5 میلی متر مربع ، 0.005 قطعه در متر مربع |
