| محل منبع: | چین |
| نام تجاری: | OEM |
| گواهی: | ISO / SGS / RoHS |
| مقدار حداقل تعداد سفارش: | 50 کیلوگرم |
|---|---|
| قیمت: | negotiable |
| جزئیات بسته بندی: | کیس چوبی صادراتی |
| زمان تحویل: | 10 - 15 روز |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 550T در هر ماه |
| خلوص: | 99.8٪ | سوراخ ها: | هیچ یک |
|---|---|---|---|
| ضد اکسیداسیون: | 200 درجه 60 دقیقه ، 180 روز 23 درجه | ضخامت: | 1/2 اونس ، 3/4 اونس ، 1 اونس ، 2 اونس ، 3 اونس ، 15um |
| رنگ: | قرمز یا سیاه | کشیدگی: | ٪ 5٪ |
| استحکام کششی: | ≥ 180 MPa | قدرت لایه برداری: | N 1 N / mm |
| مشخصات فویل: | RA≤2.5μm ， Rz≤4.0μm | ||
| برجسته کردن: | فویل مس FCCL ED,فویل مس الکترولیتی 0.012 میلی متر,فویل مس 5 میلی متر ED |
||

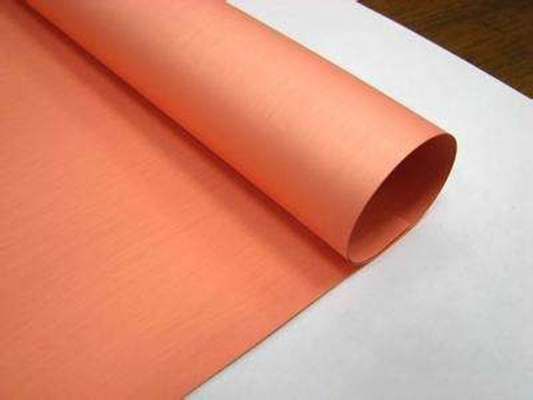

فویل مس FCCL ED
به سرعت جزئیات
ضخامت: 0.012-0.070 میلی متر
عرض: 5-520 میلی متر
طول: 500-5000 م
شناسه: 76 میلی متر ، 152 میلی متر
آلیاژ: T2 ، C11000 ، C1100 ، C101 ، E-Cu58
دما: بالا
امکانات:
1. فویل درمان شده به رنگ خاکستری یا قرمز
2. مشخصات بالا با خواص LP-SB / R مناسب برای FCCL
3. ساختار دانه فویل مس منجر به انعطاف پذیری بالا می شود
4. عملکرد عالی اچ
5. مشخصات پایین می تواند الگوی مدار خوب را ایجاد کند
کاربرد:
1. نوع ریخته گری و لمینیت FCCL
2. الگوی فوق العاده خوب FPC
3. تراشه در فلکس (COF) برای LED
مقایسه بین فویل مس CA و فویل مس ED
1. فرآیند: فویل مس نورد (فرآیند نورد) ، فویل مس ED (فرآیند استقرار الکترود)
2. مقاومت: فویل مس نورد یک ساختار بلوری پوسته پوسته است ، بنابراین مقاومت و مقاومت آن بهتر از فویل مس الکترولیتی است ، بنابراین بیشتر فویل مس نورد که در صفحه های مدار چاپی انعطاف پذیر استفاده می شود.
3. عرض: نورد عرض فویل مس ≤ 620 میلی متر ، عرض فویل مس الکترولیتی ≤ 1380 میلی متر
4. تراکم: فویل مس نورد چگالی بالاتر ، سطح نسبتا صاف است ، منجر به تولید مدار چاپی پس از انتقال سریع سیگنال ، بنابراین انتقال با سرعت بالا با فرکانس بالا ، خطوط ظریف صفحه مدار چاپی همچنین از فویل مس تقویم استفاده می شود.
5. عرض درمان سطح:فویل مس نورد شده توسط گسترده ترین سطح موثر 520 میلی متر در درمان سطح محدود می شود.
ویژگی های معمول فویل مس الکترولیتی (برای FPC یا لایه داخلی HDI)
|
طبقه بندی
|
واحد | الزام | روش آزمون | |||||||
| تعیین فویل | / | 1 | ح | م | 1 | IPC-4562A | ||||
| ضخامت اسمی | / | 10um | 12um | 1/2 OZ (18um) | 3/4 OZ (25um) | 1 اونس (35um) | IPC-4562A | |||
| وزن منطقه | گرم / | 98 ± 4 | 107 ± 4 | 53 15 153 | 8 22 228 | 10 28 285 |
IPC-TM-650 2.2.12.2 |
|||
| خلوص | ٪ | .99.8 |
IPC-TM-650 2.3.15 |
|||||||
| مشخصات فویل | سمت براق (Ra) | s m | 2.5 ≤ | 2.5 ≤ | 2.5 ≤ | 2.5 ≤ | 2.5 ≤ |
IPC-TM-650 2.3.17 |
||
| سمت مات (Rz) | هوم | 4.0 پوند | 4.5 ≤ | 5.5 پوند | 6.0 پوند | 8.0 پوند | ||||
| مقاومت کششی | RT (23 ℃) | Mpa | 60260 | 60260 | 80280 | 80280 | 80280 |
IPC-TM-650 2.3.18 |
||
| HT (180 ℃) | Mpa | 180 ≥ | 180 ≥ | 180 ≥ | 180 ≥ | 180 ≥ | ||||
| کشیدگی | RT (23 ℃) | ٪ | ≥5 | ≥6 | 8 پوند | 10 پوند | ≥12 |
IPC-TM-650 2.3.18 |
||
| HT (180 ℃) | ٪ | ≥5 | ≥6 | ≥7 | 8 پوند | 8 پوند | ||||
| مقاومت پوست (FR-4) | N / mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs / in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| سوراخ سوراخ و تخلخل | عدد | نه |
IPC-TM-650 2.1.2 |
|||||||
| ضد اکسیداسیون | RT (23 ℃) | 180 روز | / | |||||||
| HT (200) | 60 دقیقه | / | ||||||||
1. عرض استاندارد 520 میلی متر ، حداکثر عرض 1295 (± 1) میلی متر ، با توجه به درخواست مشتری خیاط.
ما قدرت پوست را با PI تست می کنیم ، لطفا با pp خود دوباره تأیید کنید.

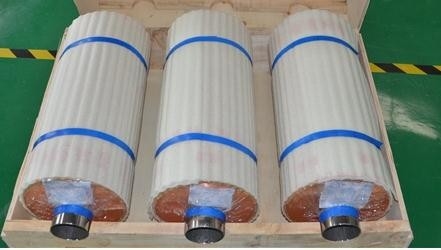

عکسهای بسته بندی فویل مس ED:
س FAالات متداول:
Q1: تضمین شما چیست؟
A: در صورت بروز هرگونه مشکل کیفیت ، می توانید تمام محصولات ما 6 ماه پس از دریافت کالا تضمین کنیم.
Q2: زمان تحویل شما چیست؟
A: زمان تحویل مشترک 5-35 روز کاری است.زمان تحویل خاص به اقلام و مقدار سفارش شما بستگی دارد.
Q3: حداقل مقدار سفارش شما چیست؟
A: MOQ 150 کیلوگرم است.
Q4: آیا می توانید نمونه را تهیه کنید؟
A: ما می توانیم نمونه ها را برای بررسی کیفیت قبل از سفارش عمده تأمین کنیم.اما قیمت قیمت نمونه خواهد بود نه قیمت عمده فروشی.
Q5آیا تمام کالاهای خود را قبل از تحویل آزمایش می کنید؟
پاسخ: بله ، ما 100 delivery تست قبل از تحویل داریم.
Q6عرض استاندارد شما چقدر است؟
A: 520 mm و 620 mm ، ما سفارشی سازی را برای عرض قبول می کنیم.ما می توانیم آن را به هر اندازه ای که شما بخواهید پس از بحث و گفتگو برش دهیم.
