فویل مسی ED 18um
,فویل مسی ED 25um
,فویل مسی عایق 25um
توضیح محصول
مشخصات و ویژگیهای دقیق

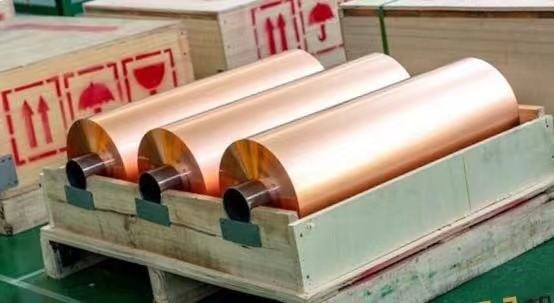

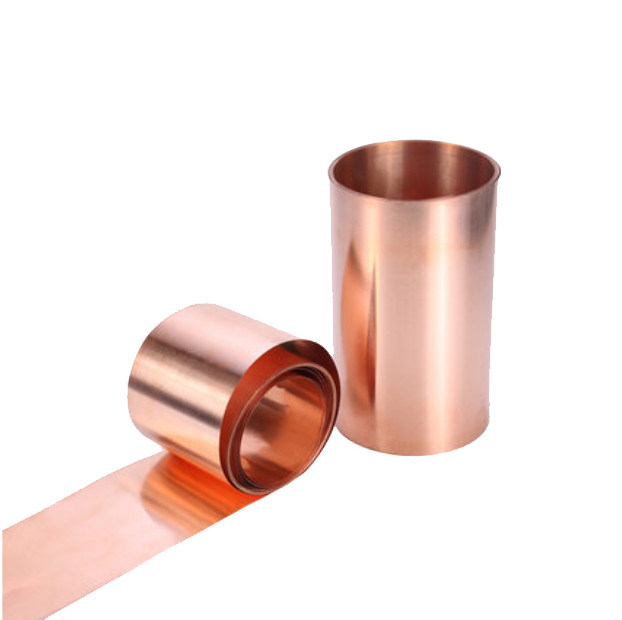

عرض 520mm فولیک مس قرمز ED با خلوص بالا
ویژگی ها:
1. ورق درمان شده در خاکستری یا قرمز
2مشخصات بالا با خواص مناسب برای FCCL
3ساختار دانه های ورق مس منجر به انعطاف پذیری بالا می شود
4عملکرد بسیار خوبی در نقاشی
5. پروفایل پایین اجازه می دهد تا الگوی مدار دقیق
کاربرد:
1نوع فولادی و لایه بندی FCCL
2. مدل فوق العاده ای از FPC
3تراشه بر روی انعطاف (COF) برای LED
خواص معمول ورق مس الکترولیتی LP-S-B/R ED ((برای FPC یا لایه داخلی HDI)
|
طبقه بندی
|
واحد | الزامات | روش آزمایش | |||||||
| نام ورق | / | 1 | H | م | 1 | IPC-4562A | ||||
| ضخامت اسمی | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| وزن ناحیه | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| خلوص | % | ≥998 |
IPC-TM-650 2.3.15 |
|||||||
| پروفایل ورق | طرف درخشان ((Ra) | سم | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| طرف مات ((Rz) | امم | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| قدرت کششی | R.T. ((23°C) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| کشش | R.T. ((23°C) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| مقاومت پوست ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| پم/در | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| سوراخ های پین و منافذ | شماره | نه |
IPC-TM-650 2.1.2 |
|||||||
| ضد اکسید | R.T. ((23°C) | 180 روز | / | |||||||
| H.T. ((200°C) | ۶۰ دقیقه | / | ||||||||
1. عرض استاندارد 520mm، حداکثر عرض 1295 ((± 1) mm، می تواند با توجه به درخواست مشتری خیاط.
ما قدرت پوست رو با پي آي تست ميکنيم لطفا دوباره با پي پي تون تاييد کنيد
