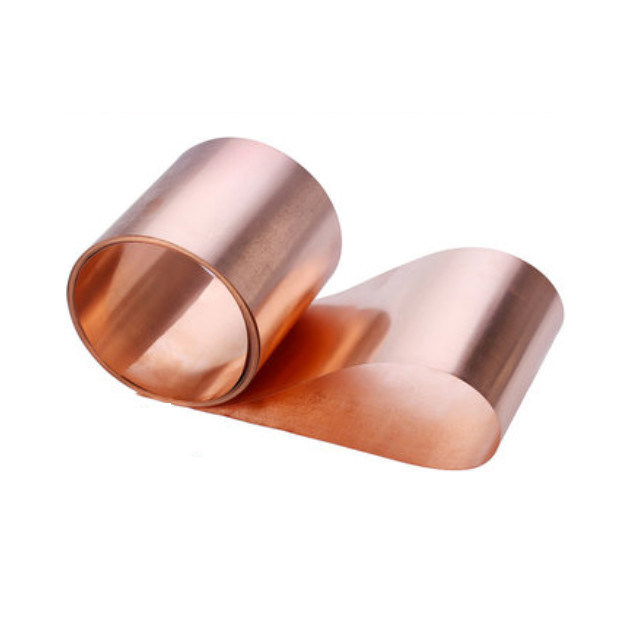

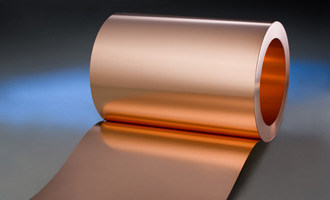

فویل مسی الکترولیتی 0.006 میلی‌متری محافظ CCL / PCB 3oz
فویل مسی الکترولیتی 0.006 میلی‌متری,فویل مسی الکترولیتی 3oz,فویل مسی الکترولیتی 2oz
,3oz Electrolytic Copper Foil
,2oz Electrolytic Copper Foil
فویل مسی الکترولیتی / فویل مسی الکترولیتی PCB با ضخامت 0.006 میلی‌متر
توضیحات:
فویل مسی الکترولیتی یک ماده مهم برای تولید لمینیت‌های روکش مسی (CCL) و بردهای مدار چاپی (PCB) و باتری‌های لیتیوم یونی است. در توسعه سریع صنعت اطلاعات الکترونیکی امروزی، فویل مسی الکترولیتی را "شبکه عصبی" انتقال سیگنال و برق و ارتباطات محصول الکترونیکی می‌نامند. از سال 2002، ارزش تولید بردهای مدار چاپی چین در رتبه سوم جهان قرار گرفته است. CCL به عنوان ماده زیرلایه برای PCB ها نیز به سومین تولید کننده بزرگ در جهان تبدیل شده است.
فرآیند تولید فویل مسی الکترولیتی ساده است، فرآیند اصلی سه مرحله دارد: فویل محلول، عملیات سطحی و برش محصول. فرآیند تولید آن ساده به نظر می‌رسد، اما ترکیبی از الکترونیک، ماشین‌آلات و الکتروشیمی است و یک فرآیند تولید است که به محیط تولید بسیار سخت‌گیرانه‌ای نیاز دارد.
ویژگی‌ها:
1. فویل فرآوری شده به رنگ خاکستری یا قرمز
2. استحکام لایه برداری بالا
3. قابلیت اچ خوب
4. چسبندگی عالی به مقاومت در برابر اچ
کاربرد:
1. برد رزین فنولیک
2. برد اپوکسی
ویژگی‌های معمولی فویل مسی استاندارد
|
طبقه‌بندی
|
واحد | الزامات | روش آزمون | |||||||||||
| نام‌گذاری فویل | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| ضخامت اسمی | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| وزن سطح |
g/m2
|
107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| خلوص | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| مشخصات فویل | سمت براق (Ra) | um | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| سمت مات (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| مقاومت کششی |
R.T.(23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| ازدیاد طول |
R.T.(23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| موضوع | Ω.g/m2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| استحکام لایه برداری (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| سوراخ‌ها و تخلخل | تعداد | خیر |
IPC-TM-650 2.1.2 |
|||||||||||
| ضد اکسیداسیون | R.T.(23℃) | روز | 180 | / | ||||||||||
| H.T.(200℃) | دقیقه | 60 | / | |||||||||||
1. عرض استاندارد، 1295(±1) میلی‌متر، ممکن است با توجه به درخواست مشتری سفارشی شود.
2. ما استحکام لایه برداری را با FR-4 (Tg140) prepreg آزمایش می‌کنیم، لطفاً با pp خود دوباره تأیید کنید.
-
