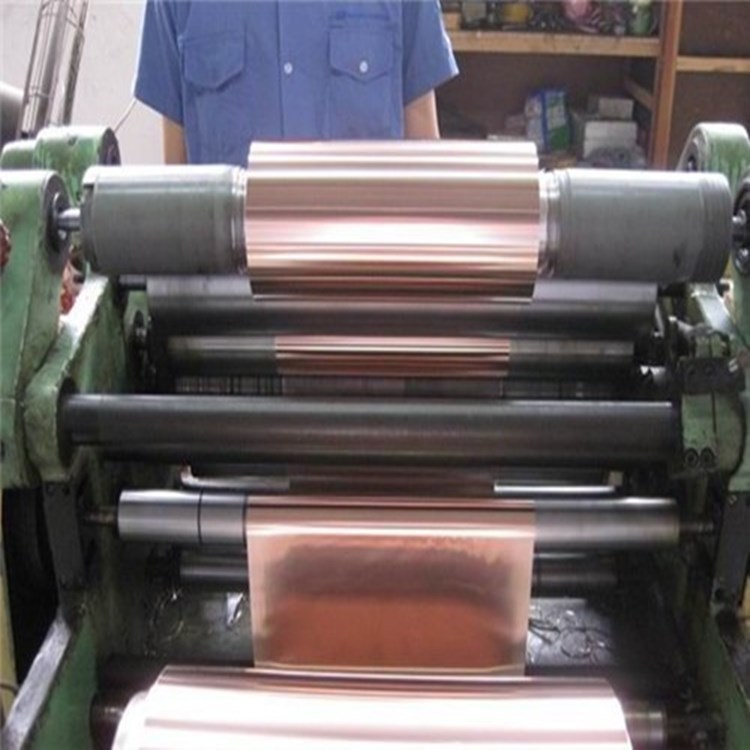

فویل مسی نازک RA FPC FCCL FPCB 25μm 70μm
ابعادمحدوده:
ضخامت فویل مسی از 12 تا 100µm می تواند برای FPC ارائه شود.
عرض را می توان با توجه به نیاز مشتری تا 650 میلی متر ساخت.
کاربردها:
لمینت مسی انعطاف پذیر (FCCL)، FPC مدار ظریف، فیلم نازک کریستال پوشش داده شده LED، FPCB.
ویژگی ها:
این ماده دارای قابلیت انبساط بالاتری است و مقاومت خمشی بالایی دارد و ترک نمی خورد.
جدول 1: خواص فویل مسی نورد شده با انعطاف پذیری بالا FPC T2 (GB/T5230-2000,IPC-4562-2000)
| مورد | واحد | پارامترها | |||||
| 12μm | 18μm | 25μm | 35μm | 70μm | |||
| جرم در واحد (±5%) | g/m² | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥99.99 | |||||
| تمپر | H | O,H | O,H | O,H | O,H | ||
| زبری سطح | Rz | μm | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| مقاومت کششی | دمای معمولی / 23℃ | N/mm² | ≥430 | ≥450 | ≥450 | ≥460 | ≥460 |
| دمای بالا / 220℃ | N/mm² | ≥140 | ≥150 | ≥170 | ≥210 | ≥220 | |
| ازدیاد طول | دمای معمولی / 23℃ | % | ≥1.5 | ≥3.0 | ≥4.0 | ≥4.2 | ≥4.5 |
| دمای بالا / 220℃ | % | ≥8 | ≥10 | ≥18 | ≥28 | ≥30 | |
| مقاومت در برابر خستگی (بازپخت شده) | % | 65 | 65 | 65 | 65 | 65 | |
| سختی | HV | ≤50 | |||||
| حداکثر مقاومت | Ωmm2/m | 0.0171 | |||||
| هدایت الکتریکی | % | ≥98.3% | |||||
| نتایج آزمایش سوراخ سوزنی | قطعه/㎡ | مساحت سوراخ سوزنی بیش از 0.5 mm²، 0.005 قطعه/㎡ | |||||
توجه: 1. ارقام بالا بر اساس تمپر H مواد است.
2. فویل مسی دارای سطح صاف و براق است، بدون هیچ گونه پوششی.
3. روش آزمایش از استاندارد شرکت ما پیروی می کند.
