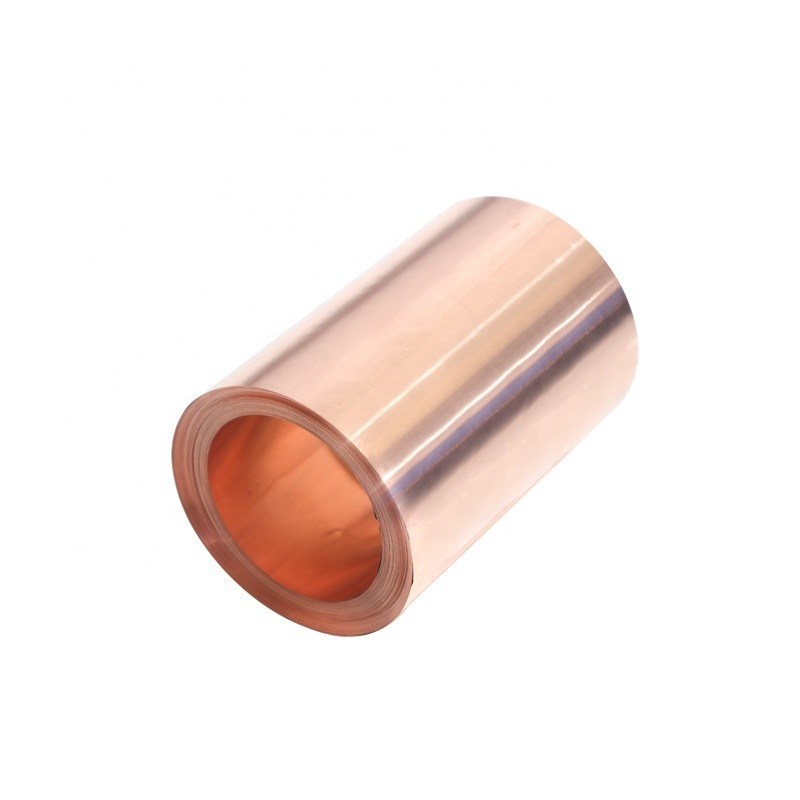

رول ورق مسی انعطاف پذیر الکترولیتی RA
رول ورق مسی انعطافپذیر الکترولیتی RA محدوده ابعاد: محدوده ضخامت: 12 میکرومتر تا 100 میکرومتر عرض (حداکثر): 600 میلیمتر عملکردها: انعطافپذیری و قابلیت کشش بالا سطح صاف و یکنواخت مقاومت خوب در برابر خستگی خواص آنتیاکسیدانی قوی خواص مکانیکی خوب کاربردها: لمینت مسی انعطافپذیر (FCCL)، مدار ظریف FPC، ...
رول ورق مسی 600 میلی متری
,رول ورق مسی 100 میکرومتری
,رول ورق مسی 12 میکرومتری
رول ورق مسی انعطافپذیر الکترولیتی RA
محدوده ابعاد:
محدوده ضخامت: 12 میکرومتر تا 100 میکرومتر
عرض (حداکثر): 600 میلیمتر
عملکردها:
- انعطافپذیری و قابلیت کشش بالا
- سطح صاف و یکنواخت
- مقاومت خوب در برابر خستگی
- خواص آنتیاکسیدانی قوی
- خواص مکانیکی خوب
کاربردها:
لمینت مسی انعطافپذیر (FCCL)، مدار ظریف FPC، فیلم نازک کریستال پوششدادهشده LED.
ویژگیها:
این ماده دارای قابلیت کشش بالاتری است و مقاومت خمشی بالایی دارد و ترک نمیخورد.
جدول 1: خواص فویل مسی نورد شده با انعطافپذیری بالا FPC T2 (IPC-6542)
|
مورد |
واحد |
پارامترها |
|||||
|
12 میکرومتر |
18 میکرومتر |
25 میکرومتر |
35 میکرومتر |
70 میکرومتر |
|||
|
جرم در واحد (±5%) |
گرم بر متر مربع |
105 |
160 |
300 |
400 |
445 |
|
|
مس+نقره |
% |
≥99.99 |
|||||
|
تمپر |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
زبری سطح |
Ra |
میکرومتر |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
میکرومتر |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
مقاومت کششی |
دمای معمولی / 23 درجه سانتیگراد |
نیوتن بر میلیمتر مربع |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
دمای بالا / 220 درجه سانتیگراد |
نیوتن بر میلیمتر مربع |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
ازدیاد طول |
دمای معمولی / 23 درجه سانتیگراد |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
دمای بالا / 220 درجه سانتیگراد |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
مقاومت در برابر خستگی (بازپخت شده) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
حداکثر مقاومت |
اهم میلیمتر مربع بر متر |
0.0181 |
|||||
|
هدایت الکتریکی |
% |
≥98.3% |
|||||
|
لایه های فیلم و چسب |
دمای لحظه ای 300 درجه سانتیگراد / 10 ثانیه |
خمیر فیلم و چسب پس از گذرا دما بدون تاول و لایه لایه شدن. |
|||||
|
ضد اکسیداسیون |
H.T. (200 درجه سانتیگراد) |
دقیقه |
در عرض 60 دقیقه رنگ را تغییر نمی دهد |
||||
|
نتایج آزمایش سوراخ سوزنی |
قطعه / متر مربع |
مساحت سوراخ سوزنی بیش از 0.5 میلیمتر مربع، 0.005 قطعه / متر مربع |
|||||
توجه: 1. ارقام بالا بر اساس ماده با ضخامت 0.05 میلیمتر و عرض 600 میلیمتر است.
2. به طور معمول، مس، کبالت و نیکل بر روی سطح زبر پوشانده می شوند.
3. روش آزمایش از استاندارد شرکت ما پیروی می کند.
