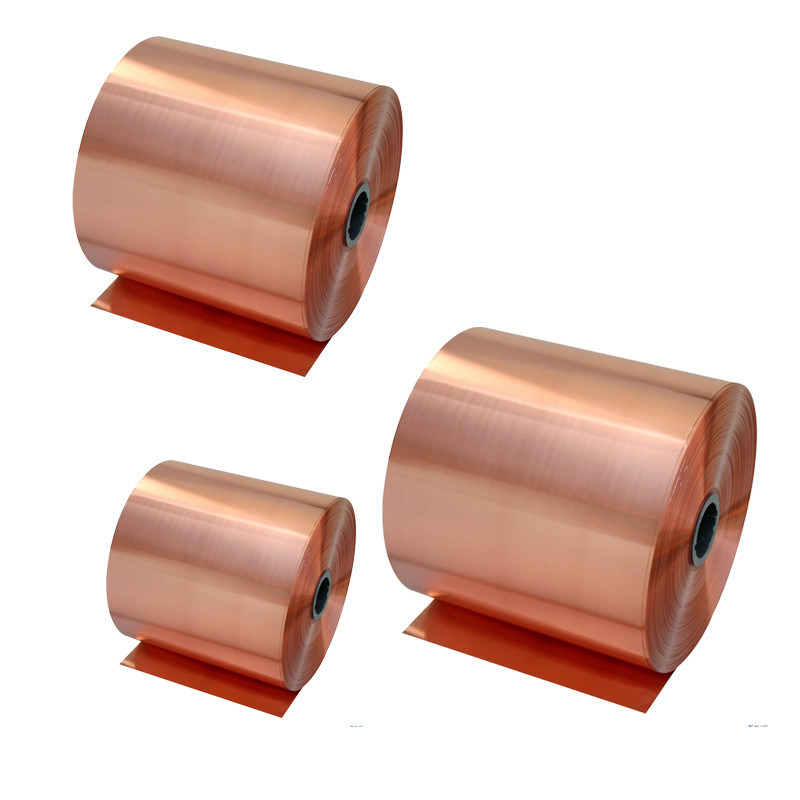

105um Single Shiny Heavy ED PCB ورق مس
3OZ ورق مس PCB,2OZ ورق مس PCB,ورق مس PCB 105um
,2OZ PCB Copper Foil
,105um PCB Copper Foil
فویل مسی PCB سنگین و براق تک لایه 105um
مشخصات:
ما فویل‌های مسی ED با مشخصات بسیار کم، کشیدگی در دمای بالا و سنگین (VLP-THE-HF) را با ضخامت اسمی 105μm~500μm و از 1/3oz/ft² تا 2oz/ft² ارائه می‌دهیم. این محصولات ورقه‌ای هستند و حداکثر عرض آن‌ها 1295 میلی‌متر است. آن‌ها دارای ویژگی‌های فیزیکی عالی از جمله ساختار کریستالی ریز و یکنواخت، مشخصات کم، استحکام بالا و کشیدگی زیاد هستند و همچنین دارای عملکردهای تولید PCB از جمله استحکام لایه برداری بالا، عدم حرکت پودر مس و شکل واضح هستند. این فویل‌ها می‌توانند در تولید PCBهای جریان شدید که در مدارهای شدید وسایل نقلیه موتوری و برق استفاده می‌شوند، به کار روند.
ضخامت: 1/4OZ～3OZ (9μm～105μm)
حداکثر اندازه: 1295mm×1295mm
عملکرد:
|
طبقه بندی |
واحد |
9μm |
12μm |
18μm |
35μm |
70μm |
105μm |
|
|
محتوای مس |
% |
≥99.8 |
||||||
|
وزن سطحی |
g/m2 |
80±3 |
107±3 |
153±5 |
283±7 |
585±10 |
875±15 |
|
|
مقاومت کششی |
R.T.(23℃) |
Kg/mm2 |
≥28 |
|||||
|
H.T.(180℃) |
≥15 |
≥18 |
≥20 |
|||||
|
ازدیاد طول |
R.T.(23℃) |
% |
≥5.0 |
≥6.0 |
≥10 |
|||
|
H.T.(180℃) |
≥6.0 |
≥8.0 |
||||||
|
زبری |
براق(Ra) |
μm |
≤0.43 |
|||||
|
مات(Rz) |
≤3.5 |
|||||||
|
استحکام لایه برداری |
R.T.(23℃) |
Kg/cm |
≥0.77 |
≥0.8 |
≥0.9 |
≥1.0 |
≥1.5 |
≥2.0 |
|
نرخ تخریب HCΦ(18%-1hr/25℃) |
% |
≤7.0 |
||||||
|
تغییر رنگ(E-1.0hr/200℃) |
% |
خوب |
||||||
|
شناوری لحیم 290℃ |
ثانیه |
≥20 |
||||||
|
ظاهر(لکه و پودر مس) |
---- |
هیچ |
||||||
|
سوراخ سوزنی |
EA |
صفر |
||||||
|
تلرانس اندازه |
عرض |
mm |
0~2mm |
|||||
|
طول |
mm |
---- |
||||||
|
هسته |
Mm/inch |
قطر داخلی 79mm/3 اینچ |
||||||
متالوگرافی:
-
