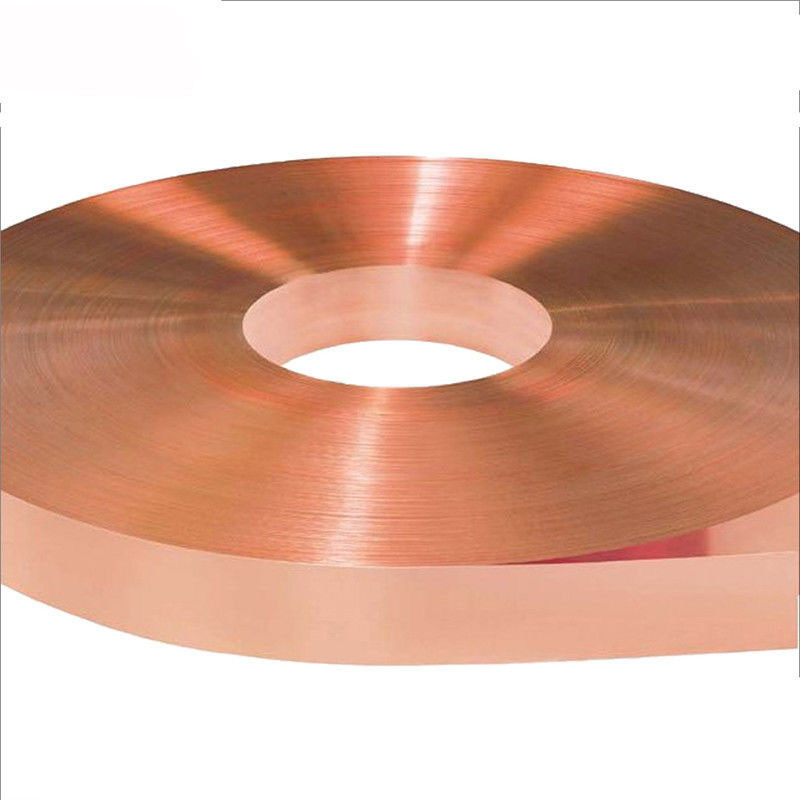

ضخامت فویل مسی PCB قرمز 9 میکرون CCL
توضیحات:
فویل مسی الکترولیتی CCL/PCB به این صورت طبقه بندی می شود: فویل مسی الکترولیتی استاندارد (STD)، ازدیاد طول در دمای بالا فویل مسی (HTE)، فویل مسی با کانتور فوق العاده کم (VLP)، فویل مسی انعطاف پذیر (FCF)، معکوس فویل مسی (RTF). ضخامت معمولی فویل های مسی ED 9 میکرون و 12 میکرون، 18 میکرون، 35 میکرون و غیره است. حداکثر عرض فویل مسی ED 1370 میلی متر (53.93 اینچ) است. همچنین می توانیم فرآیند ویژه ای را مطابق با نیاز مشتری انجام دهیم.
ویژگی
. عملکرد ضد اکسیداسیون در دمای بالا.
. عملکرد ازدیاد طول در دمای بالا.
. تولید سازگار با محیط زیست.
مشخصات:
|
طبقه بندی |
واحد |
1/4OZ (9μm) |
1/3OZ (12μm) |
J OZ (15μm) |
1/2OZ (18μm) |
1OZ (35μm) |
2OZ (70μm) |
|
|
Cu محتوا |
% |
≥99.8 |
||||||
|
وزن مساحت |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
|
مقاومت کششی |
R.T.(25℃) |
Kg/mm2 |
≥28 |
≥30 |
||||
|
H.T.(180℃) |
≥15 |
|||||||
|
ازدیاد طول |
R.T.(25℃) |
% |
≥4.0 |
≥5.0 |
≥6.0 |
≥10 |
||
|
H.T.(180℃) |
≥4.0 |
≥5.0 |
≥6.0 |
|||||
|
زبری |
براق (Ra) |
μm |
≤0.4 |
|||||
|
مات (Rz) |
≤5.0 |
≤6.0 |
≤7.0 |
≤7.0 |
≤9.0 |
≤14 |
||
|
مقاومت لایه برداری |
R.T.(23℃) |
Kg/cm |
≥1.0 |
≥1.2 |
≥1.2 |
≥1.3 |
≥1.8 |
≥2.0 |
|
نرخ تخریب HCΦ(18%-1hr/25℃) |
% |
≤5.0 |
||||||
|
تغییر رنگ(E-1.0hr/190℃) |
% |
خوب |
||||||
|
لحیم شناور 290℃ |
ثانیه |
≥20 |
||||||
|
سوراخ سوزنی |
EA |
صفر |
||||||
|
Preperg |
---- |
FR-4 |
||||||
